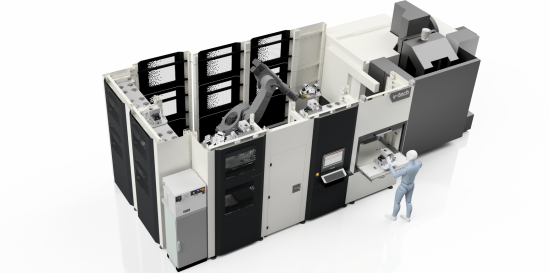

VITA paletový zakladač

Modulární automatizace CNC výroby
pro vyšší výkon a menší závislost na obsluze

Modulární systém pro kusovou a malosériovou výrobu, který propojuje
CNC stroj, robotickou manipulaci, výměnné palety a řízení
výroby do jednoho funkčního celku.


Co VITA zakladač pomáhá řešit?

Automatizace pro firmy, které chtějí využít CNC stroje naplno

Pomáhá firmám, které chtějí zvýšit využití CNC stroje, omezit prostoje a snížit závislost výroby na dostupnosti obsluhy.

Nedostatek operátorů

Snižuje závislost výroby na operátorech u rutinního zakládání a odebírání dílů.


Tlak na cenu a termíny

Automatizace pomáhá stabilizovat výrobu, zkrátit neproduktivní časy a lépe plánovat zakázky v kusové i malosériové výrobě.

Nevyužitá kapacita stroje

Automatická výměna palet umožňuje efektivněji využít CNC stroj i mimo běžnou pracovní dobu.

Riziko lidské chyby

VITA Control pomáhá správně přiřadit paletu, zakázku a NC program. Tím omezuje riziko nákladných záměn ve výrobě.

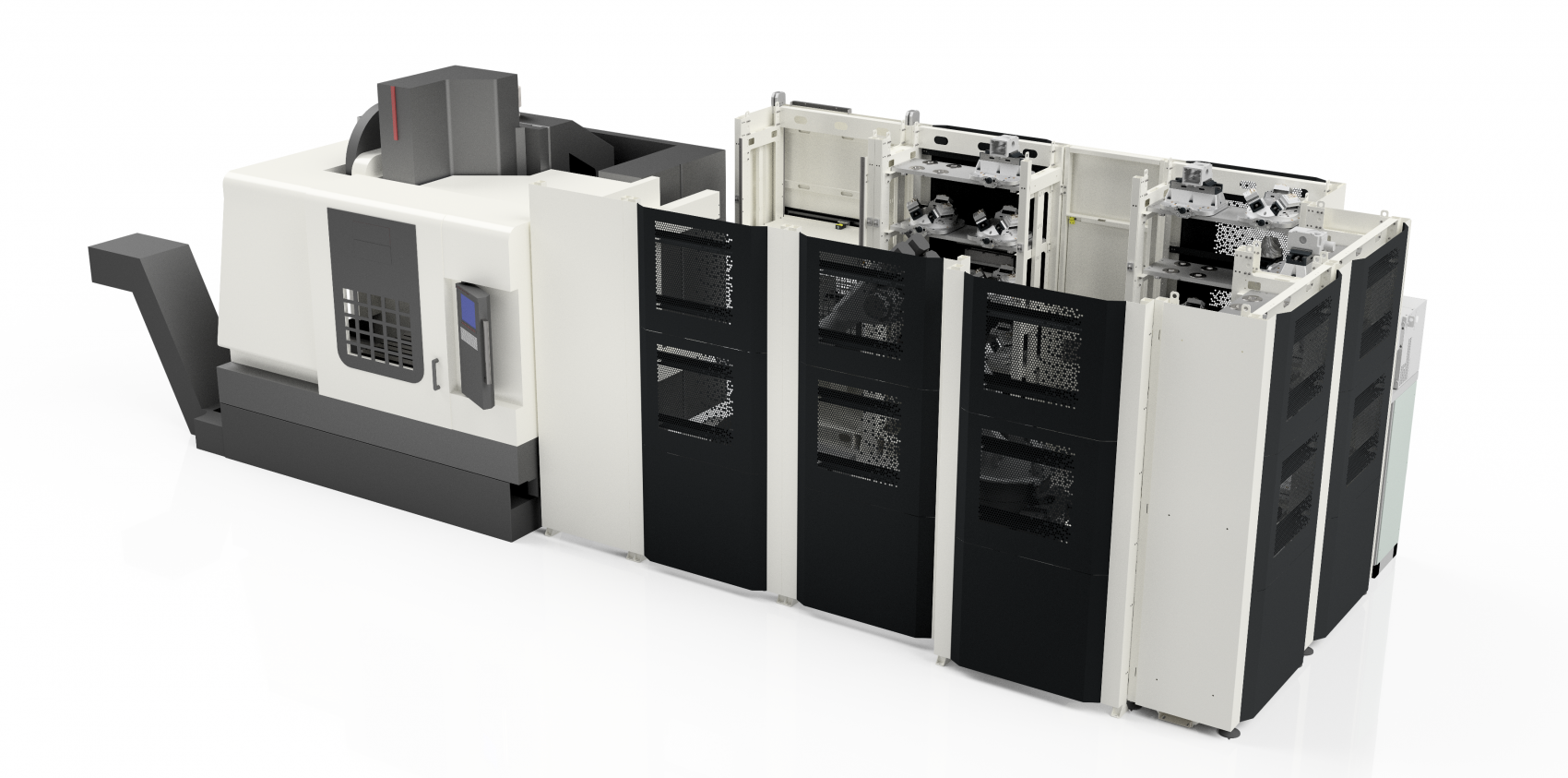

Pro koho VITA paletový zakladač dává smysl?

vita-zakladac-500kb

Pro firmy s kusovou a malosériovou výrobou.


Pro provozy s nedostatkem kvalifikované obsluhy


Pro výroby, které chtějí využívat CNC stroje i mimo běžnou pracovní dobu


Pro firmy, které chtějí automatizovat postupně a bez řešení stavěného úplně od nuly


Jak zakladač funguje?

Připravíte výrobu. VITA se postará o zakládání.

Palety se připraví předem

Díly jsou upnuté na výměnných paletách a přiřazené ke konkrétní zakázce.

Robot automaticky zakládá palety

Připravené palety jsou automaticky předávány do upínací základny CNC stroje bez nutnosti stálé obsluhy.

VITA Control hlídá pořadí výroby

Systém propojuje paletu, zakázku a NC programy, aby CNC stroj vždy pracoval se správnými daty.

CNC může vyrábět i mimo běžnou pracovní dobu

Díky zásobníku palet a řízení výrobní fronty lze lépe využít kapacitu stroje.

Moduly systému

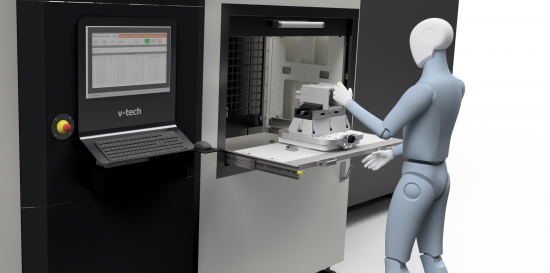

  • Vstupní / výstupní modul

    Typ A
    Vstupní / Výstupní stanice

    Stanice určená pro přípravu, zakládání a odebírání palet s ergonomickým přístupem obsluhy. Umožňuje pohodlnou manipulaci s výrobky a zajišťuje plynulou návaznost mezi obsluhou a automatizovaným provozem.

    21011-00
  • Ovládací modul

    Typ B
    Řídicí zásobník

    Centrální modul systému kombinující zásobník výměnných palet a obslužné rozhraní zakladače. Obsahuje integrovaný ovládací panel a slouží jako hlavní bod řízení a koordinace provozu.

    21011-00
  • Zásobníkový modul

    Typ C
    Standardní zásobník



    Rozšiřující modul určený pro navýšení kapacity výměnných palet. Umožňuje snadné škálování systému podle požadovaného objemu výroby a podporuje delší bezobslužný provoz CNC stroje.

    21011-00
  • Ochranný plot

    Typ D
    Ochranný plot

    Bezpečnostní oplocení pracovního prostoru zajišťující ochranu obsluhy a bezpečný provoz automatizace. Konstrukce je připravena pro integraci bezpečnostních prvků dle konfigurace konkrétního pracoviště.

    21011-00

VITA 40 – modelový příklad automatizace Vašeho stroje

Proměňte svůj stávající CNC stroj v automatizované výrobní pracoviště

Modulární automatizační systém VITA umožňuje automatizovat zakládání a odebírání obrobků, organizovat výrobu a efektivně využívat kapacitu obráběcího stroje i mimo běžnou pracovní dobu.
Představujeme modelovou konfiguraci se 40 paletovými pozicemi, průmyslovým robotem a vlastním řídicím systémem VITA control.

návrh konfigurace zakladače

Co je součástí řešení?

  • Modulární paletový systém
    • 1× vstupní/výstupní modul pro přípravu a odebírání palet
    • 4× zásobníkový modul s celkovou kapacitou 40 paletových pozic
    • Rozměr palet: 400 × 400 mm  (neobsahuje výměnné palety)
  • Robotická manipulace
    • 1× průmyslový robot*
    • 1× pojezdová dráha průmyslového robota*
    • 1× koncový efektor Robot Point
    • 1× upínací základna AZV-T 4H 200
  • Inteligentní řízení VITA control
    • 1× ovládací modul
    • OperationApp – ovládání a dohled nad automatizovaným pracovištěm
    • SetApp – konfigurace a příprava výroby
  • Integrace a uvedení do provozu
    • Technické posouzení konektivity stávajícího CNC stroje
    • Integrace stroje do ekosystému VITA
    • Kompletní instalace, zprovoznění a odladění systému
    • Předání funkčního automatizovaného pracoviště

Co získáte?

  • Možnost automatizované výroby bez trvalé přítomnosti obsluhy
  • Lepší využití výrobní kapacity CNC stroje
  • Přípravu dalších výrobních zakázek během probíhající výroby
  • Flexibilní řešení vhodné i pro kusovou a malosériovou výrobu
  • Modulární systém s možností budoucího rozšíření
  • Jednoho partnera pro mechaniku, robotizaci, software i integraci

Kompletní modelové řešení za 2 950 000 Kč

Od prvního návrhu až po zprovoznění ve Vaší výrobě. Vše od v-tech.

Konkrétní konfiguraci a kompatibilitu s Vaším CNC strojem posoudíme individuálně.

* cenová nabídka obsahuje retrofitované komponenty


Ekonomický přínos

Automatizace, která pomáhá zvýšit výkon výroby

VITA paletový zakladač přináší měřitelný přínos hlavně tam, kde CNC stroj čeká na obsluhu, výměnu dílů nebo přípravu další zakázky.

využití výrobních kapacit
odložení investice na další CNC stroj

Jak probíhá spolupráce s námi?

Od první konzultace po spuštění systému

Návrh systému vždy přizpůsobujeme konkrétní výrobě, typu CNC stroje, prostoru i požadované míře automatizace.


VITA Control – mozek
celého systému

Systém propojující palety, zakázky a NC
programy

Software VITA Control řídí výrobní frontu, manipuluje s paletami a komunikuje s CNC strojem. Pomáhá zajistit, aby správná paleta, správná zakázka a správný NC program šly vždy k sobě.

vita-control-web

Chcete zjistit, jak by VITA
zakladač fungoval ve vaší
výrobě?

Napište nám své požadavky do formuláře níže. Navrhneme možnou konfiguraci podle typu CNC stroje, prostoru, kapacity zásobníku a požadované míry automatizace.

Detailni-v-tech-upinace-v-CNC-stroji
